通风蝶阀使用说明书

通风蝶阀是一种广泛应用于化工、建材、电站、玻璃等行业通风及环保工程中的管道控制装置，主要用于含尘冷风或热风气体管道的流量调节或切断。本说明书将详细介绍通风蝶阀的结构特点、安装方法、操作流程、维护保养及注意事项。

一、产品概述

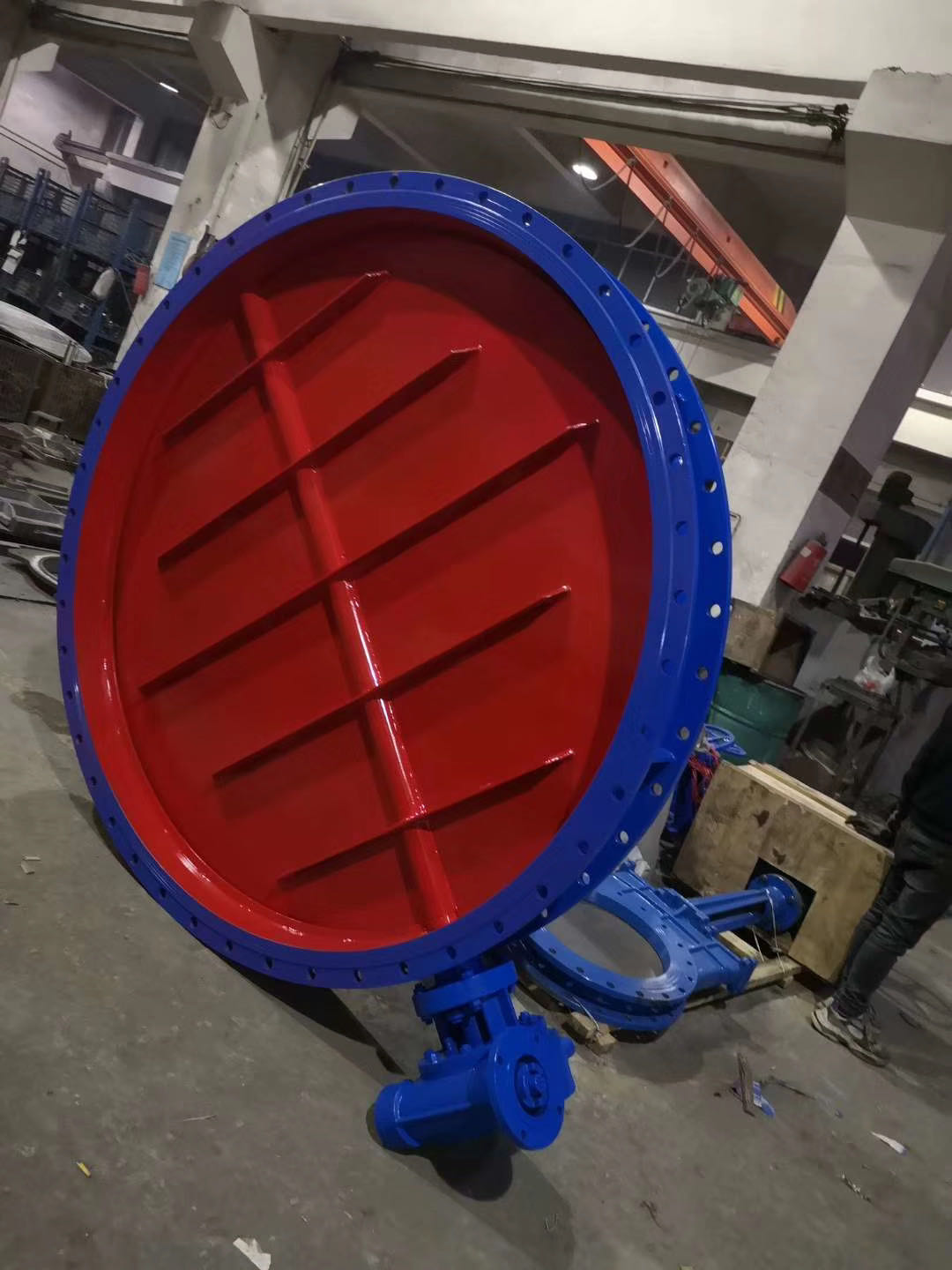

通风蝶阀是一种非密闭型蝶阀，具有结构简单、重量轻、流阻小、流通量大等特点。根据驱动方式可分为手动通风蝶阀、气动通风蝶阀和电动通风蝶阀。

主要技术参数：

公称通径：DN100-DN5000

公称压力：通常为0.1MPa（部分型号可达0.6MPa） 适用温度：-40至450（特殊材质可达1350）

适用介质：含尘气体、热风、冷风、烟气等

二、结构特点 1. 阀体结构：

采用中线式碟板与短结构钢板焊接的新型结构形式，结构紧凑

阀体、蝶板采用合金钢板焊接结构，重量轻 2. 密封设计：

密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长

橡胶密封圈可位于阀体或蝶板上，适应不同介质特性

操作机构：

手动阀门操作力矩小，省力灵巧

气动/电动阀门可实现远程控制，启闭迅速

安装特性：

可以多工位安装，不受介质流向影响

双向密封功能，安装方向不受限制

三、安装说明

安装前准备

核对阀门标志、合格证是否符合使用要求

进行外观检查，确保阀门无损坏 长期存放的阀门应清洁并涂防锈油

安装位置选择

优先考虑竖管安装，不易积灰

横管次之，弯角处效果最差（易形成偏流和灰堵）

烟尘大的管道应在阀门开启端设计封闭型漏斗，定期除灰

安装步骤

确保管道清洁，无残留物

按介质流动方向安装，使蝶板开启方向与介质流向一致

使用对焊钢法兰或专用法兰连接，采用对角方式多次拧紧螺栓

较长管道应安装支承架，避免阀门承受额外应力

安装时蝶板应处于关闭位置，防止杂物进入阀腔

强度与密封性测试（适用于主干管阀门） 强度试验：1.5倍公称压力，持续5分钟，无渗漏

严密性试验：1.1倍公称压力，持续时间符合GB50243要求

四、操作使用

手动阀门操作

开启：逆时针旋转手轮/手柄，使蝶板松开

关闭：顺时针旋转手轮/手柄，使蝶板压紧

流量调节：通过手轮调节蝶板开度（避免过度挤压）

.气动/电动阀门操作

接通电源/气源前，先手动至关开位置的1/3处，检查方向一致性

输入4-20mA DC信号及0.4-0.7MPa气源可实现自动调节

配有行程限位开关可指示阀门开关状态

五、维护保养

定期检查：

检查密封面磨损情况，及时更换密封件

检查气动/电动执行机构工作状态

清洁维护：

定期清除阀内积尘，保持流通顺畅

烟尘大的管道应增加除灰频率

润滑保养：

定期润滑传动部件（轴承、螺杆等）

长期停用应关闭气源/电源，做好防锈处理

故障处理：

发现泄漏应立即检查密封件

操作力矩异常增大应检查是否有积灰或异物卡阻

六、注意事项

使用环境：

避免超出阀门标定的温度、压力范围使用

含尖锐颗粒介质需特殊设计

操作安全：

不得对阀门进行强烈撞击或敲打

故障时立即停止使用，由专业人员检修 3. 节能措施：

加强管网保温，保持管壁温度在露点以上

控制三氧化硫生成率可延长阀门寿命

特殊工况：

高温工况应加装隔热套保护传动装置

大口径阀门应配置筋板防止变形

七、产品应用

通风蝶阀广泛应用于： 建材行业：水泥厂、玻璃厂通风系统

冶金行业：高炉、转炉烟气处理

电力行业：锅炉烟风系统

化工行业：制酸、化肥生产
