密闭闸阀
密闭闸阀是结合用户反馈信息和多年生产实践的新一代闸阀产品，它广泛适用于建材、冶金、矿山、化工、粮食等行业，是调节或关闭粉尘物料流量的理想设备，该阀密闭性好。启动方便灵活、传动部分无污染、无粉尘影响、使
密闭闸阀是结合用户反馈信息和多年生产实践的新一代闸阀产品，它广泛适用于建材、冶金、矿山、化工、粮食等行业，是调节或关闭粉尘物料流量的理想设备，该阀密闭性好。启动方便灵活、传动部分无污染、无粉尘影响、使用寿命长、无外漏，安装方便，且不受角度影响能随时开闭，改变物料流量，满足系统使用工况。
主要性能
公称压力MPa | 0.05 |
使用温度℃ | ≤300 |
适用介质 | 空气、粉尘气体、固体粉料、晶体料 |
介质流速m/s | ≤28 |

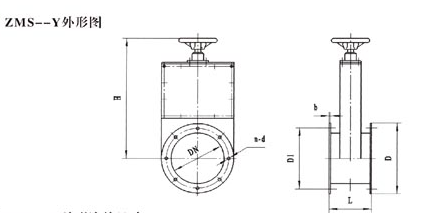

主要外形及连接尺寸
DN | D | D1 | ΑχΑ | ΒχΒ | CxC | b | n-Φd | L | L1 | Η | H1 |
200 | 290 | 250 | 200x200 | 260x260 | 306x306 | 6 | 8-Φ12 | 170 | 120 | 735 | 615 |
250 | 340 | 300 | 250x250 | 310x310 | 356x356 | 6 | 170 | 120 | 835 | 715 | |
300 | 390 | 350 | 300x300 | 360x360 | 406x406 | 6 | 12-Φ12 | 170 | 120 | 935 | 815 |
350 | 440 | 400 | 350x350 | 410x410 | 456x456 | 6 | 12-Φ14 | 170 | 120 | 1035 | 915 |
400 | 490 | 450 | 400x400 | 460x460 | 506x506 | 8 | 170 | 120 | 1135 | 1015 | |
450 | 550 | 500 | 450x450 | 526x526 | 576x576 | 8 | 16-14 | 220 | 160 | 1290 | 1160 |
500 | 600 | 560 | 500x500 | 576x576 | 626x626 | 8 | 16-Φ18 | 220 | 160 | 1390 | 1260 |
600 | 700 | 660 | 600x600 | 676x676 | 726x726 | 8 | 220 | 160 | 1590 | 1460 | |
700 | 820 | 770 | 700x700 | 786x786 | 846x846 | 8 | 280 | 200 | 1835 | 1700 | |
800 | 920 | 870 | 800x800 | 886x886 | 946x946 | 8 | 20-Φ18 | 280 | 200 | 2035 | 1900 |
